ΑΥΤΟΜΑΤΙΣΜΟΣ ΛΑΜΠΤΗΡΑ ΚΑΙ ΕΞΑΕΡΙΣΤΗΡΑ WC


Σε ένα WC έχουμε μια λάμπα φωτισμού και ένα εξαεριστήρα. Η λειτουργία τους θέλω να είναι η εξής:
Με το που μπαίνω στο μπάνιο και κλείνω το διακόπτη (on), να ανάβει η λάμπα και ο εξαεριστήρας. Όταν βγαίνω από το μπάνιο και ανοίγω το διακόπτη (off) να σβήνει η λάμπα αλλά ο εξαεριστήρας να συνεχίσει να δουλεύει για ακόμα 1 λεπτό.
Αυτό θα γίνει με ένα χρονικό delay off.

Να θυμίσουμε τη λειτουργία ενός χρονικού delay off:

Τα πιο συνηθισμένα από τα χρονικά αυτά έχουν τις επαφές Α1-Α2-Β1. Tα A1-A2 θα πρέπει να έχουν μόνιμη τάση. Όταν πάρει τάση το Β1 του delay off τότε οι επαφές του θα αλλάξουν κατάσταση αμέσως (συνήθως έχει μια ΝΟ και μια NC).
Όταν κόψουμε την τάση από
το Β1 τότε οι επαφές του θα αλλάξουν κατάσταση μετά από το χρόνο που το έχουμε ρυθμίσει.

Ένα χρονικό delay off είναι το Hager EZN002



Το κύκλωμα θα είναι το παρακάτω:


Στη θέση του διακόπτη μπορούμε να βάλουμε έναν ανιχνευτή κίνησης με ή χωρίς ουδέτερο

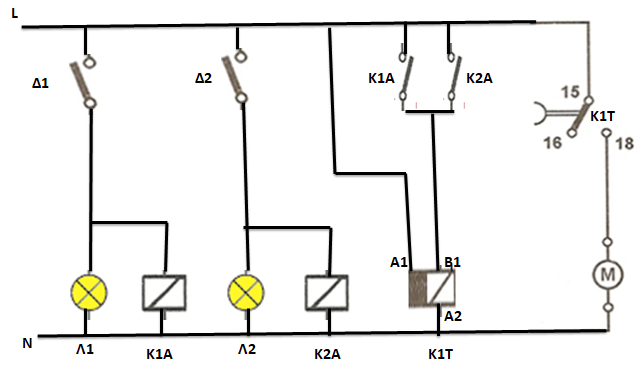

Ας πάρουμε και μια άλλη περίπτωση στην οποία έχουμε δύο τουαλέτες, η μια δίπλα στην άλλη, με ξεχωριστό φως και ξεχωριστό διακόπτη, αλλά με κοινό εξαεριστήρα.



Όταν κλείνουν οι διακόπτες Δ1 ή Δ2 θα ανάβουν οι αντίστοιχες λάμπες Λ1, Λ2 αλλά θα ανάβει και ο κοινός εξαεριστήρας Μ. Ο εξαεριστήρας θα λειτουργεί αν κάποιος (οποιοσδήποτε) διακόπτης είναι κλειστός και θα σταματάει τη λειτουργία του μετά από 1 λεπτό που θα ανοίξει και ο τελευταίος διακόπτης.



Το καλύτερο το αφήσαμε για το τέλος...Υπάρχει τέλος και η έτοιμη λύση του Maico timer relay VZ6 το οποίο έχει πολλές δυνατότητες



·         Type of electric connection: Other

·         Function delay-on energization: yes

·         Function delay on de-energization: yes

·         Function floating contact on energization: no

·         Function floating contact on de-energization: no

·         Function star-delta: no

·         Function pulse shaping: no

·         Function flashing, starting with pause, fixed time: no

·         Function flashing, starting with pulse, fixed time: no

·         Clock function, starting with pause, variable: no

·         Clock function, starting with pulse, variable: no

·         With plug-in socket: no

·         Remote operation possible: no

·         Suitable only for remote control: no

·         Pluggable on auxiliary contact block: no

·         Rated control supply voltage Us at AC 50HZ: 230 - 230V

·         Rated control supply voltage Us at AC 60HZ: 230 - 230V

·         Voltage type for actuating: AC

·         Time range: 0 - 360s

·         Number of outputs, undelayed, normally closed contact: 0

·         Number of outputs, undelayed, normally open contact: 0

·         Number of outputs, undelayed, change-over contact: 0

·         Number of outputs, delayed, normally closed contact: 0

·         Number of outputs, delayed, normally open contact: 1

·         Number of outputs, delayed, change-over contact: 0

·         Outputs, reversible delayed/undelayed: no

·         With semiconductor output: no

·         Width: 155mm

·         Height: 20mm

·         Depth: 15mm



Θα το βρείτε εδώ
