Χρήση 4P
διακόπτη διαρροής σε κύκλωμα χωρίς ουδέτερο
Για όσους αναρωτιούνται αν μπορεί ο τετραπολικός ΔΔΕ να ενεργοποιηθεί σε κύκλωμα χωρίς ουδέτερο να θυμίσω ότι ελέγχει το διανυσματικό άθροισμα των ρευμάτων των φάσεων και αν αυτό είναι διαφορετικό του μηδενός τότε ενεργοποιείται.
Άρα δεν έχουμε πρόβλημα με τη λειτουργία του αλλά υπάρχει θέμα με τη λειτουργία του μπουτόν test

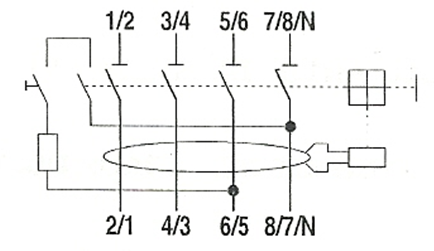

Το μπουτόν test των 4P διακοπτών διαρροής ορισμένων εταιρειών όπως η ΑΒΒ είναι εσωτερικά καλωδιωμένο μεταξύ των επαφών του ουδετέρου και μιας φάσης (συνήθως της τρίτης) όπως φαίνεται και στο διάγραμμα που ακολουθεί και είναι διαστασιολογημένο για ονομαστική τάση λειτουργίας μεταξύ 110 V και 254 V.
Εάν ένας 4P διακόπτης διαρροής εγκατασταθεί σε ένα 3φασικό κύκλωμα χωρίς ουδέτερο, δε θα είναι δυνατή η λειτουργία του μπουτόν test καθώς η επαφή 7/8/Ν δεν θα χρησιμοποιείται. Το μπουτόν test αποτελεί σημαντικό χαρακτηριστικό της κανονικής λειτουργίας ενός διακόπτη διαρροής και είναι υποχρεωτικός ο δοκιμαστικός του έλεγχος κάθε 6 μήνες.
Για να μπορέσει λοιπόν να χρησιμοποιηθεί ο διακόπτης διαρροής σε 3Φ κύκλωμα χωρίς ουδέτερο πρέπει η σύνδεση των 3 φάσεων να γίνει κανονικά (είσοδος: 1/2, 3/4 και 5/6 – έξοδος: 2/1, 4/3 και 6/5 αντίστοιχα) και να γίνει μια γέφυρα μεταξύ των ακροδεκτών 4/3 και 8/7/Ν μέσω μιας ωμικής αντίστασης.
Η αντίσταση πρέπει να είναι τουλάχιστον 4W.
Γιατί βάζουμε την ωμική αντίσταση;
Σε αυτή την περίπτωση όμως, η τάση δοκιμής του μπουτόν test θα είναι 400 V αντί για max 254 V αφού ο κλάδος μεταξύ των 7/8/Ν και 6/5 έχει πολική τάση τροφοδοσίας 400 V (φάση-φάση).
Για να ξεπεραστεί το πρόβλημα αυτό θα πρέπει η γέφυρα μεταξύ των ακροδεκτών 4/3 και 8/7/Ν να γίνει με μια ωμική αντίσταση Rest σε σειρά. Η τιμή της αντίστασης αυτής για διακόπτη διαρροής είναι IΔn=30 mA, Rest=3,3 kΩ. Η αντίσταση θα προκαλέσει μια πτώση τάσης στο κύκλωμα του μπουτόν test που θα επιτρέψει στο κύκλωμα να λειτουργήσει με τάση μικρότερη των 254 V. Η αντίσταση Rest θα πρέπει να έχει κατανάλωση τουλάχιστον 4 W.
Όταν ο διακόπτης διαρροής είναι κλειστός σε κανονική λειτουργία ο κλάδος του μπουτόν test δεν τροφοδοτείται οπότε δεν προκαλείται καμία απώλεια ισχύος.
Η λύση: Διακόπτης διαρροής με τον ουδέτερο αριστερά, ABB F200-L Left neutral
Εάν όμως χρησιμοποιηθεί η σειρά διακοπτών διαρροής της ABB, F200-L Left neutral, η δοκιμή του μπουτόν τεστ γίνεται μεταξύ των δύο φάσεων οπότε ακόμα και εάν δεν υπάρχει ουδέτερος στην εγκατάσταση, δεν επηρεάζεται η κανονική λειτουργία δοκιμής.
Στην περίπτωση όμως και του ΔΔΕ της Hager, το μπουτόν test είναι εσωτερικά καλωδιωμένο μεταξύ των 2 πρώτων φάσεων οπότε σε αυτή την περίπτωση θα δουλεύει το μπουτόν test χωρίς την παρεμβολή κάποιας αντίστασης.
Συμπερασματικά θα πρέπει να επισημάνουμε ότι ο κάθε κατασκευαστής σου υποδεικνύει την ηλεκτρική σύνδεση 4Ρ ΔΔΕ σε σύστημα χωρίς ουδέτερο.
Χρήση 4P διακόπτη διαρροής σε μονοφασική παροχή
Επίσης ο κάθε κατασκευαστής σου υποδεικνύει την ηλεκτρική σύνδεση 4Ρ ΔΔΕ σε μονοφασική παροχή. Παρακάτω δίνουμε τη συνδεσμολογία της Hager
Παρακάτω δίνουμε τη συνδεσμολογία της ΑΒΒ
Για όσους αναρωτιούνται αν μπορεί ο τετραπολικός ΔΔΕ να ενεργοποιηθεί σε κύκλωμα χωρίς ουδέτερο να θυμίσω ότι ελέγχει το διανυσματικό άθροισμα των ρευμάτων των φάσεων και αν αυτό είναι διαφορετικό του μηδενός τότε ενεργοποιείται.
Άρα δεν έχουμε πρόβλημα με τη λειτουργία του αλλά υπάρχει θέμα με τη λειτουργία του μπουτόν test
Το μπουτόν test των 4P διακοπτών διαρροής ορισμένων εταιρειών όπως η ΑΒΒ είναι εσωτερικά καλωδιωμένο μεταξύ των επαφών του ουδετέρου και μιας φάσης (συνήθως της τρίτης) όπως φαίνεται και στο διάγραμμα που ακολουθεί και είναι διαστασιολογημένο για ονομαστική τάση λειτουργίας μεταξύ 110 V και 254 V.
Εάν ένας 4P διακόπτης διαρροής εγκατασταθεί σε ένα 3φασικό κύκλωμα χωρίς ουδέτερο, δε θα είναι δυνατή η λειτουργία του μπουτόν test καθώς η επαφή 7/8/Ν δεν θα χρησιμοποιείται. Το μπουτόν test αποτελεί σημαντικό χαρακτηριστικό της κανονικής λειτουργίας ενός διακόπτη διαρροής και είναι υποχρεωτικός ο δοκιμαστικός του έλεγχος κάθε 6 μήνες.
Για να μπορέσει λοιπόν να χρησιμοποιηθεί ο διακόπτης διαρροής σε 3Φ κύκλωμα χωρίς ουδέτερο πρέπει η σύνδεση των 3 φάσεων να γίνει κανονικά (είσοδος: 1/2, 3/4 και 5/6 – έξοδος: 2/1, 4/3 και 6/5 αντίστοιχα) και να γίνει μια γέφυρα μεταξύ των ακροδεκτών 4/3 και 8/7/Ν μέσω μιας ωμικής αντίστασης.
Η αντίσταση πρέπει να είναι τουλάχιστον 4W.
Γιατί βάζουμε την ωμική αντίσταση;
Σε αυτή την περίπτωση όμως, η τάση δοκιμής του μπουτόν test θα είναι 400 V αντί για max 254 V αφού ο κλάδος μεταξύ των 7/8/Ν και 6/5 έχει πολική τάση τροφοδοσίας 400 V (φάση-φάση).
Για να ξεπεραστεί το πρόβλημα αυτό θα πρέπει η γέφυρα μεταξύ των ακροδεκτών 4/3 και 8/7/Ν να γίνει με μια ωμική αντίσταση Rest σε σειρά. Η τιμή της αντίστασης αυτής για διακόπτη διαρροής είναι IΔn=30 mA, Rest=3,3 kΩ. Η αντίσταση θα προκαλέσει μια πτώση τάσης στο κύκλωμα του μπουτόν test που θα επιτρέψει στο κύκλωμα να λειτουργήσει με τάση μικρότερη των 254 V. Η αντίσταση Rest θα πρέπει να έχει κατανάλωση τουλάχιστον 4 W.
Όταν ο διακόπτης διαρροής είναι κλειστός σε κανονική λειτουργία ο κλάδος του μπουτόν test δεν τροφοδοτείται οπότε δεν προκαλείται καμία απώλεια ισχύος.
Η λύση: Διακόπτης διαρροής με τον ουδέτερο αριστερά, ABB F200-L Left neutral
Εάν όμως χρησιμοποιηθεί η σειρά διακοπτών διαρροής της ABB, F200-L Left neutral, η δοκιμή του μπουτόν τεστ γίνεται μεταξύ των δύο φάσεων οπότε ακόμα και εάν δεν υπάρχει ουδέτερος στην εγκατάσταση, δεν επηρεάζεται η κανονική λειτουργία δοκιμής.
Στην περίπτωση όμως και του ΔΔΕ της Hager, το μπουτόν test είναι εσωτερικά καλωδιωμένο μεταξύ των 2 πρώτων φάσεων οπότε σε αυτή την περίπτωση θα δουλεύει το μπουτόν test χωρίς την παρεμβολή κάποιας αντίστασης.
Συμπερασματικά θα πρέπει να επισημάνουμε ότι ο κάθε κατασκευαστής σου υποδεικνύει την ηλεκτρική σύνδεση 4Ρ ΔΔΕ σε σύστημα χωρίς ουδέτερο.
Χρήση 4P διακόπτη διαρροής σε μονοφασική παροχή
Επίσης ο κάθε κατασκευαστής σου υποδεικνύει την ηλεκτρική σύνδεση 4Ρ ΔΔΕ σε μονοφασική παροχή. Παρακάτω δίνουμε τη συνδεσμολογία της Hager
Παρακάτω δίνουμε τη συνδεσμολογία της ΑΒΒ
Δείτε το σχετικό video
