Ο ΕΛΟΤ HD384 λέει για την επιλογή των μέσων σύνδεσης των αγωγών:
1) Με στρέψη
1) Με στρέψη
Δείτε και ένα περίεργο τρόπο στρέψης για πολύ υπομονετικούς
2) Ηλεκτρολογική Κλέμα
Κατασκευασμένη από πολυπροπυλένιο και κράμα επιψευδαργυρωμένου χάλυβα.
Θερμοκρασία λειτουργίας: 85°C
Κατασκευασμένη από πολυπροπυλένιο και κράμα επιψευδαργυρωμένου χάλυβα.
Θερμοκρασία λειτουργίας: 85°C
Τις βρίσκουμε σε διατομές:
0,75mm2-2,5mm2
2,5mm2-4 mm2
6mm2
2,5mm2-4 mm2
6mm2
10mm2
16mm2
25mm2
3) CAPS - ΚΑΛΥΜΜΑΤΑ (Βιδωτά)
Τα καλύμματα καλωδίων (CAPS), κατασκευάζονται από θερμοπλαστική πρώτη ύλη με εσωτερικό ορειχάλκινο σπιράλ. Χρησιμοποιούνται στις διακλαδώσεις καλωδίων (ένωση καλωδίων), γρήγορα (βιδωτά), παρέχοντας ασφάλεια (μόνωση εξωτερικά) και υψηλή αγωγιμότητα εσωτερικά.
Οι θερμοκρασίες εφαρμογής και λειτουργίας τους είναι από -20°C έως και +80°C.
Τα βρίσκουμε σε διατομές:
1,5mm2
2,5mm2
4 mm2
6mm2
10mm2
Τα καλύμματα καλωδίων (CAPS), κατασκευάζονται από θερμοπλαστική πρώτη ύλη με εσωτερικό ορειχάλκινο σπιράλ. Χρησιμοποιούνται στις διακλαδώσεις καλωδίων (ένωση καλωδίων), γρήγορα (βιδωτά), παρέχοντας ασφάλεια (μόνωση εξωτερικά) και υψηλή αγωγιμότητα εσωτερικά.
Οι θερμοκρασίες εφαρμογής και λειτουργίας τους είναι από -20°C έως και +80°C.
Τα βρίσκουμε σε διατομές:
1,5mm2
2,5mm2
4 mm2
6mm2
10mm2
4) KOYMΠΩΜΑΤΑ - ΚΑΛΥΜΜΑΤΑ (Πρεσαριστά)
Τα κουμπώματα CAPS , κατασκευάζονται από θερμοπλαστική πρώτη ύλη με εσωτερικό μεταλλικό αγωγό. Χρησιμοποιούνται στις διακλαδώσεις καλωδίων (ένωση καλωδίων), γρήγορα (πρεσαριστά), παρέχοντας ασφάλεια (μόνωση εξωτερικά) και υψηλή αγωγιμότητα εσωτερικά.
Οι θερμοκρασίες εφαρμογής και λειτουργίας τους είναι από -20°C έως και +80°C.
Διατίθενται σε διαφορετικά μεγέθη ανάλογα με τον αριθμό καλωδίων που θα δεχτούν και σύμφωνα με το παρακάτω πίνακα:
Προστασίας ενώσεων καλωδίων-CAPS 3X2,5mm
Προστασίας ενώσεων καλωδίων-CAPS 4X2,5mm
Προστασίας ενώσεων καλωδίων-CAPS 5X2,5mm
Τα κουμπώματα CAPS , κατασκευάζονται από θερμοπλαστική πρώτη ύλη με εσωτερικό μεταλλικό αγωγό. Χρησιμοποιούνται στις διακλαδώσεις καλωδίων (ένωση καλωδίων), γρήγορα (πρεσαριστά), παρέχοντας ασφάλεια (μόνωση εξωτερικά) και υψηλή αγωγιμότητα εσωτερικά.
Οι θερμοκρασίες εφαρμογής και λειτουργίας τους είναι από -20°C έως και +80°C.
Διατίθενται σε διαφορετικά μεγέθη ανάλογα με τον αριθμό καλωδίων που θα δεχτούν και σύμφωνα με το παρακάτω πίνακα:
Προστασίας ενώσεων καλωδίων-CAPS 3X2,5mm
Προστασίας ενώσεων καλωδίων-CAPS 4X2,5mm
Προστασίας ενώσεων καλωδίων-CAPS 5X2,5mm
5) Quick splice connector
6) Cοnnectors Wago
7) Κολλητήρι και καλάι

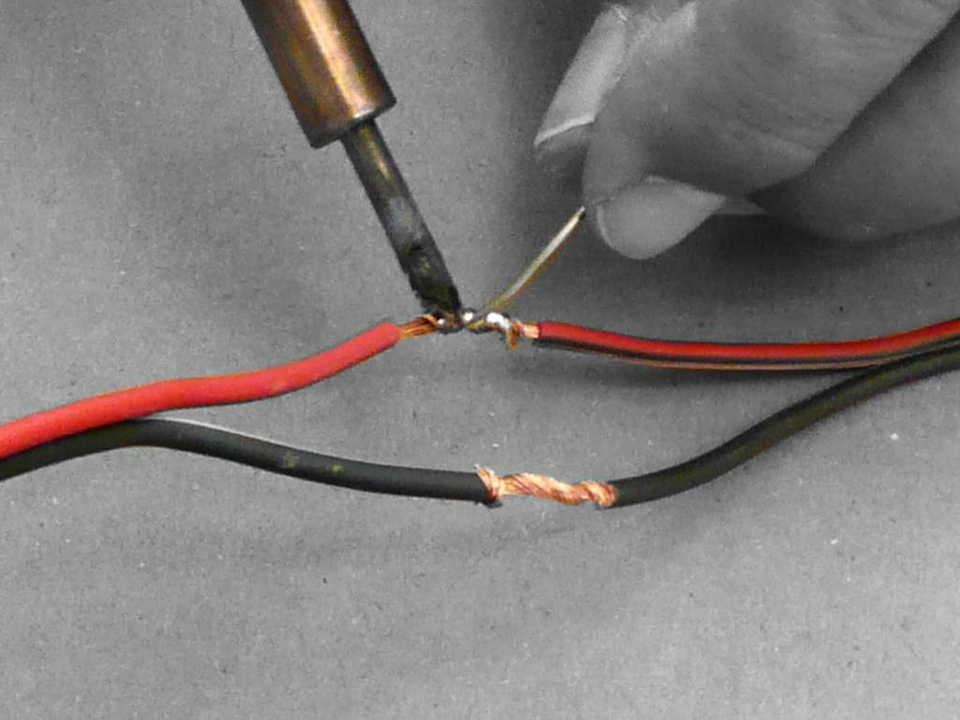

Ο πιο κλασσικός τρόπος και συνάμα ο πιο 'δύσκολος´,αν μπορούμε να τον χαρακτηρίσουμε δύσκολο, είναι η κλασική μέθοδος με το κολλητήρι και το καλάι.
Ο πιο κλασσικός τρόπος και συνάμα ο πιο 'δύσκολος´,αν μπορούμε να τον χαρακτηρίσουμε δύσκολο, είναι η κλασική μέθοδος με το κολλητήρι και το καλάι.
Διαδικασία
Απογυμνώνουμε το καλώδιο από το εξωτερικό του περίβλημα και έπειτα απογυμνώνουμε τα εσωτερικά καλώδια όσο χρειάζεται.
Τοποθετούμε τα καλώδια στη βάση κόλλησης (αν έχουμε) για πιο εύκολη κόλληση.
Ανοίγουμε το κολλητήρι και περιμένουμε 2-3 λεπτά να έρθει στη κατάλληλη θερμοκρασία.
Προσέχουμε να μένουμε μακριά από τη κόλληση για να μην εισπνέουμε τις αναθυμιάσεις.
Βάζουμε μια λεπτή στρώση καλάι στη μύτη για να έχει καλύτερα αποτελέσματα.
Τοποθετούμε το κολλητήρι στο κάτω μέρος του κάθε καλωδίου, ώστε να εφάπτεται και ακουμπάμε το καλάι στο πάνω μέρος.
Σιγά σιγά θα αρχίσει να λιώνει το καλάι και το μετακινούμε σε όλο το μήκος του καλωδίου, ώστε η κόλληση να γίνει ομοιόμορφη.
Μονώνουμε με μονωτική ταινία το κάθε καλώδιο ξεχωριστά, και στο τέλος μονώνουμε τα καλώδιο συνολικά.
Καλό είναι να χρησιμοποιήσουμε μονωτική ταινία διαφορετικού χρώματος για να ξέρουμε σε ποιο σημείο το καλώδιο έχει πρόβλημα ώστε να μη το πιέζουμε πολύ εκεί.
Μπορούμε βέβαια αν είμαστε σίγουροι για το αποτέλεσμα να χρησιμοποιήσουμε ίδιο χρώμα ταινίας με το καλώδιο για να κάνουμε τη κόλληση αόρατη.
Αν θέλουμε αντί για τη κλασσική μονωτική ταινία μπορούμε να χρησιμοποιήσουμε θερμοσυστελλόμενο μακαρόνι (ένα είδος πλαστικού περιβλήματος που περνάμε από πάνω από το καλώδιο,το οποίο αν θερμανθεί συστέλλεται και κλείνει αεροστεγώς.)
Απογυμνώνουμε το καλώδιο από το εξωτερικό του περίβλημα και έπειτα απογυμνώνουμε τα εσωτερικά καλώδια όσο χρειάζεται.
Τοποθετούμε τα καλώδια στη βάση κόλλησης (αν έχουμε) για πιο εύκολη κόλληση.
Ανοίγουμε το κολλητήρι και περιμένουμε 2-3 λεπτά να έρθει στη κατάλληλη θερμοκρασία.
Προσέχουμε να μένουμε μακριά από τη κόλληση για να μην εισπνέουμε τις αναθυμιάσεις.
Βάζουμε μια λεπτή στρώση καλάι στη μύτη για να έχει καλύτερα αποτελέσματα.
Τοποθετούμε το κολλητήρι στο κάτω μέρος του κάθε καλωδίου, ώστε να εφάπτεται και ακουμπάμε το καλάι στο πάνω μέρος.
Σιγά σιγά θα αρχίσει να λιώνει το καλάι και το μετακινούμε σε όλο το μήκος του καλωδίου, ώστε η κόλληση να γίνει ομοιόμορφη.
Μονώνουμε με μονωτική ταινία το κάθε καλώδιο ξεχωριστά, και στο τέλος μονώνουμε τα καλώδιο συνολικά.
Καλό είναι να χρησιμοποιήσουμε μονωτική ταινία διαφορετικού χρώματος για να ξέρουμε σε ποιο σημείο το καλώδιο έχει πρόβλημα ώστε να μη το πιέζουμε πολύ εκεί.
Μπορούμε βέβαια αν είμαστε σίγουροι για το αποτέλεσμα να χρησιμοποιήσουμε ίδιο χρώμα ταινίας με το καλώδιο για να κάνουμε τη κόλληση αόρατη.
Αν θέλουμε αντί για τη κλασσική μονωτική ταινία μπορούμε να χρησιμοποιήσουμε θερμοσυστελλόμενο μακαρόνι (ένα είδος πλαστικού περιβλήματος που περνάμε από πάνω από το καλώδιο,το οποίο αν θερμανθεί συστέλλεται και κλείνει αεροστεγώς.)
Δείτε και έναν άλλο πρωτοποριακό τρόπο κόλλησης αγωγών
8) BUT SPLICES
Υλικά
Απογυμνωτής καλωδίων
Butt Splices
Ειδική πένσα
Καμινέτο θερμού αέρα ( ή δυνατό πιστολάκι)
Απογυμνωτής καλωδίων
Butt Splices
Ειδική πένσα
Καμινέτο θερμού αέρα ( ή δυνατό πιστολάκι)
Διαδικασία
Απογυμνώνουμε το καλώδιο από το εξωτερικό του περίβλημα και έπειτα απογυμνώνουμε τα εσωτερικά καλώδια όσο χρειάζεται.
Κόβουμε τα γυμνά καλώδιο στο μισό μήκος του εσωτερικού του συνδέσμου.
Βάζουμε το ένα μέρος στη μία άκρη και το άλλο μέρος στη άλλη άκρη.
Πιέζουμε με τη ειδική πένσα το σύνδεσμο στο μεταλλικό μέρος,ώσπου να γίνει σταθερή η σύνδεση.
Με το καμινέτο ή με το πιστολάκι,θερμαίνουμε το σύνδεσμο ώσπου να αρχίσει να συρρικνώνεται το πλαστικό περίβλημα και να γίνει αεροστεγής σύνδεση.
Για καλύτερο αποτέλεσμα μπορούμε να περάσουμε το καλώδιο με μονωτική ταινία ή με θερμοσυστελόμενο μακαρόνι
Απογυμνώνουμε το καλώδιο από το εξωτερικό του περίβλημα και έπειτα απογυμνώνουμε τα εσωτερικά καλώδια όσο χρειάζεται.
Κόβουμε τα γυμνά καλώδιο στο μισό μήκος του εσωτερικού του συνδέσμου.
Βάζουμε το ένα μέρος στη μία άκρη και το άλλο μέρος στη άλλη άκρη.
Πιέζουμε με τη ειδική πένσα το σύνδεσμο στο μεταλλικό μέρος,ώσπου να γίνει σταθερή η σύνδεση.
Με το καμινέτο ή με το πιστολάκι,θερμαίνουμε το σύνδεσμο ώσπου να αρχίσει να συρρικνώνεται το πλαστικό περίβλημα και να γίνει αεροστεγής σύνδεση.
Για καλύτερο αποτέλεσμα μπορούμε να περάσουμε το καλώδιο με μονωτική ταινία ή με θερμοσυστελόμενο μακαρόνι
Στο παρακάτω video μπορείτε να παρακολουθήσετε τη συμπεριφορά σε υπερφόρτιση κάποιων από τα παραπάνω υλικά συνδέσεων αγωγών.
