ΧΡΟΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΘΕΡΜΟΣΙΦΩΝΑ ΜΕ 4 ΤΡΟΠΟΥΣ


Αν θέλουμε να λειτουργούμε το θερμοσίφωνο για κάποιο χρονικό διάστημα χωρίς να σκεφτόμαστε αν ξεχάσαμε το διακόπτη κλειστό (on) μπορούμε να το πετύχουμε με τους εξής 4 τρόπους:
1) με χρονικό delay on
2)
με χρονικό Single shot leading edge voltage controlled
3) με χρονικό
delay off
4) με το χρονικό
V-timer


Τις 3 πρώτες λειτουργίες μπορούμε να τις πετύχουμε χρησιμοποιώντας το ίδιο χρονικό μιας και στην αγορά υπάρχουν τα χρονικά πολλαπλών λειτουργιών όπως το E1ZM10 TLH

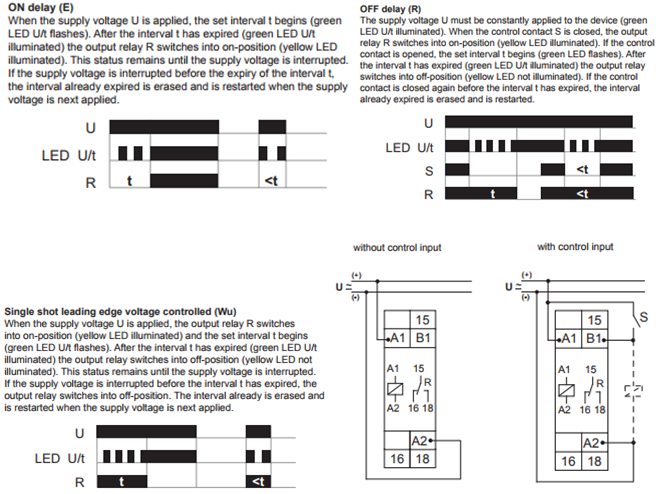

Ας δούμε τις διάφορες λειτουργίες του χρονικού


1) Λειτουργία delay on

Όταν το πηνίο του χρονικού Α1-Α2 πάρει τάση τότε οι επαφές του αλλάζουν κατάσταση μετά το χρόνο που το έχουμε ρυθμίσει.
Όταν το πηνίο του χρονικού Α1-Α2
χάσει την  τάση τότε οι επαφές του αλλάζουν κατάσταση αμέσως.

Στο παρακάτω κύκλωμα χρησιμοποιούμε:
α) ένα διπολικό διακόπτη 25Α
β) μια αυτόματη ασφάλεια 20Α
γ) μια αυτόματη ασφάλεια 2Α για να ασφαλίσουμε το βοηθητικό κύκλωμα (πηνία, λαμπάκι)
δ) το χρονικό (χρησιμοποιώ την επαφή NC)
ε) ένα ρελέ ισχύος 20Α

Με το που σηκώσω το διπολικό διακόπτη (οι ασφάλειες πάντα στη θέση on) το θερμοσίφωνο θα λειτουργήσει για όσο χρόνο έχω ρυθμίσει το χρονικό.

Στο παραπάνω κύκλωμα μπορώ να προσθέσω και ακόμα μια ενδεικτική λυχνία για να μου δείχνει πότε δουλεύει το χρονικό (είναι αναμμένη όση ώρα το ρελέ ισχύος είναι οπλισμένο

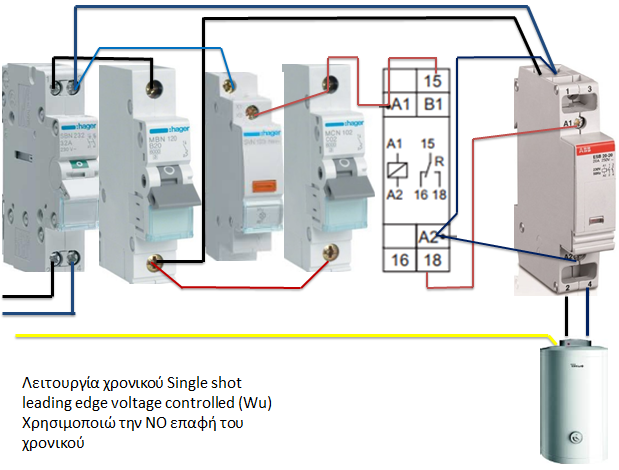

2) Λειτουργία shot leading edge voltage controlled

Όταν το πηνίο του χρονικού Α1-Α2 πάρει τάση τότε οι επαφές του αλλάζουν κατάσταση
για όσο χρόνο το έχουμε ρυθμίσει και μετά επανέρχονται στην αρχική τους κατάσταση.

Τα υλικά που θα χρησιμοποιήσω είναι ακριβώς τα ίδια με την προηγούμενη περίπτωση του χρονικού delay on. Η συνδεσμολογία είναι ακριβώς η ίδια με τη μόνη διαφορά ότι χρησιμοποιώ την NO επαφή του χρονικού αντί για την NC που χρησιμοποίησα στην προηγούμενη περίπτωση.
Η λειτουργία είναι ακριβώς η ίδια.


3) Λειτουργία delay off

Η διαφορά σε αυτή τη λειτουργία σε σχέση με τις προηγούμενες είναι ότι στο πηνίο χρησιμοποιώ 3 επαφές αντί για 2. Τις Α1-Α2-Β1
Οι επαφές Α1-Α2 θα πρέπει να έχουν μόνιμη τάση.
Όταν η επαφή Β1 πάρει φάση τότε οι επαφές του χρονικού αλλάζουν κατάσταση
αμέσως.
Όταν η επαφή Β1
χάσει τη φάση τότε οι επαφές του χρονικού αλλάζουν κατάσταση μετά από το χρόνο που έχουμε ρυθμίσει το χρονικό.
Επίσης χρησιμοποιώ και ένα μπουτόν ράγας με το οποίο σε αυτήν την περίπτωση θα ενεργοποιώ το θερμοσίφωνο και όχι με το διπολικό διακόπτη.



4) Το V-timer είναι η λύση για το χειρισμό του Θερμοσίφωνα

Το V-timer είναι μια έξυπνη συσκευή, με την οποία ρυθμίζεις το χρόνο που θέλεις αναμμένο το θερμοσίφωνα και κλείνει αυτόματα μόλις τελειώσει ο χρόνος.

Έχει οπτική ένδειξη που ενημερώνει καθ' όλη τη διάρκεια λειτουργίας και ηχητική ότι ο θερμοσίφωνας έκλεισε αυτόματα.

Ποσό καταναλώνει ένας ηλεκτρικός θερμοσίφωνας;
Η κατανάλωση ενός ηλεκτρικού θερμοσίφωνα, ή ενός ηλιακού όταν λειτουργεί με ρεύμα είναι 4000 watt , ισοδύναμο με 40 λάμπες των 100watt κάθε μια.

Αν αφήσω τον θερμοστάτη να κόψει (ο οποίος είναι ρυθμισμένος να κόβει στους 65 οC -70 οC) σε πόση ώρα θα κόψει;
Αν ο θερμοστάτης δουλεύει σωστά (δεν έχει κολλήσει) και σε καινούργιο θερμοσίφωνα:

θα κόψει σε 20 min, αν είναι καλοκαίρι με εξωτερική θερμοκρασία 30οC
θα κόψει σε 55 min, αν είναι χειμώνας με εξωτερική θερμοκρασία 12 οC

Πόση ώρα πρέπει να μείνει αναμμένος ένας θερμοσίφωνας για να κάνουν μπάνιο 2 άτομα;
Απαιτούνται μόλις 6 min (αν είναι καλοκαίρι με εξωτερική θερμοκρασία 30 οC),
Απαιτούνται μόλις 16 min (αν είναι χειμώνας με εξωτερική θερμοκρασία 12 οC).

Τρεις διαφορετικές εκδόσεις
Ανάλογα με το πόσο γκατζετάκιας είσαι, θα βρεις την έκδοση που σου ταιριάζει


Αναλογικό V-timer
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Χρονοπρογραμματισμός Θερμοσίφωνα, Αυτόματο κλείσιμο, Αναλογική Ρύθμιση Χρόνου Λειτουργίας

ΠΡΟΣΘΕΤΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Η πιο κλασσική και οικονομική λύση V-timer. Ένα απαραίτητο εργαλείο για κάθε νοικοκυριό. Η συσκευασία περιλαμβάνει και ένα ρελέ ισχύος που είναι απαραίτητο για την εγκατάσταση.
* Στην τιμή συμπεριλαμβάνεται ΦΠΑ 24%

ΤΙΜΗ:

75€


Αυτοματισμός θερμοσίφωνα
ΟΡΙΖΕΙΣ ΧΡΟΝΟ


Με χρήση ενός απλού περιστρεφόμενου διακόπτη ορίζετε μόνιμα τη διάρκεια που θα μένει αναμμένος ο θερμοσίφωνας.
Η διάρκεια μπορεί να αλλάζει μεταξύ καλοκαιριού και χειμώνα. Στα περισσότερα κλίματα 15 λεπτά τον χειμώνα και 7 το καλοκαίρι θα καλύψουν τις ανάγκες σας.

ΠΑΤΑΣ ΚΟΥΜΠΙ

Πριν κάνετε μπάνιο πατάτε απλά τον διακόπτη ενεργοποίησης του V-timer.
Πια δεν χρειάζεται να σας απασχολεί ο θερμοσίφωνας. Μπορείτε να ασχοληθείτε με κάτι άλλο χωρίς έννοια.

ΕΝΔΕΙΞΗ ΛΕΙΤΟΥΡΓΙΑΣ

Όσο ο θερμοσίφωνας είναι αναμμένος μια φωτεινή ένδειξη είναι αναμμένη για να σας ενημερώνει πως λειτουργεί.

Όσο είναι αναμμένο το λαμπάκι περιμένετε πριν χρησιμοποιήσετε τον θερμοσίφωνα για να είστε ασφαλείς.

ΕΙΔΟΠΟΙΗΣΗ

Μόλις περάσει το χρονικό διάστημα που έχετε ορίσει θα κλείσει αυτόματα. Επίσης το V-timer εκπέμπει ηχητική ειδοποίηση η οποία σταματά μετά από λίγο.

Με τον τρόπο αυτό γνωρίζετε πως το νερό έχει θερμανθεί σύμφωνα με τις ανάγκες σας.



Ψηφιακό V-timer
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Χρονοπρογραμματισμός Θερμοσίφωνα, Αυτόματο κλείσιμο, Ψηφιακό καντράν
ΠΡΟΣΘΕΤΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Για όσους θέλουν μια αίσθηση τεχνολογίας στο χειρισμό του θερμοσίφωνα. Εύκολο στη χρήση με χειρισμό 2 κουμπιών. Η συσκευασία περιλαμβάνει και ένα ρελέ ισχύος που είναι απαραίτητο για την εγκατάσταση.
* Στην τιμή συμπεριλαμβάνεται ΦΠΑ 24%

ΤΙΜΗ:
85€


Αυτοματισμός θερμοσίφωνα

ΟΡΙΖΕΙΣ ΧΡΟΝΟ

Με χρήση δυο κουμπιών ορίζετε τη διάρκεια που θα μένει αναμμένος ο θερμοσίφωνας.


Η διάρκεια μπορεί να αλλάζει μεταξύ καλοκαιριού και χειμώνα. Στα περισσότερα κλίματα 15 λεπτά τον χειμώνα και 7 το καλοκαίρι θα καλύψουν τις ανάγκες σας.

ΠΑΤΑΣ ΚΟΥΜΠΙ

Πριν κάνετε μπάνιο πατάτε πατάτε το κουμπί start ενεργοποίησης του V-timer.


Πια δεν χρειάζεται να σας απασχολεί ο θερμοσίφωνας. Μπορείτε να ασχοληθείτε με κάτι άλλο χωρίς έννοια.

ΕΝΔΕΙΞΗ ΛΕΙΤΟΥΡΓΙΑΣ
Όσο ο θερμοσίφωνας είναι αναμμένος βλέπετε τον χρόνο που απομένει μέχρι να απενεργοποιηθεί αυτόματα.
Όσο αναβοσβήνει η ένδειξη δεξιά του χρόνου περιμένετε πριν χρησιμοποιήσετε τον θερμοσίφωνα για να είστε ασφαλείς.
ΕΙΔΟΠΟΙΗΣΗ
Μόλις περάσει το χρονικό διάστημα που έχετε ορίσει θα κλείσει αυτόματα. Επίσης το V-timer εκπέμπει ηχητική ειδοποίηση η οποία σταματά μετά από λίγο.
Με τον τρόπο αυτό γνωρίζετε πως το νερό έχει θερμανθεί σύμφωνα με τις ανάγκες σας.

WiFi V-timer

Αυτοματισμός θερμοσίφωνα
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Χρονοπρογραμματισμός Θερμοσίφωνα, Αυτόματο κλείσιμο, Ενεργοποίηση μέσω Wifi
ΠΡΟΣΘΕΤΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Το Wifi V-timer αποτελεί την ιδανική λύση για κάθε gadgetάκια. Δίνει τη δυνατότητα ρύθμισης του θερμοσίφωνα από το κινητό σας. Η συσκευασία περιλαμβάνει και ένα ρελέ ισχύος που είναι απαραίτητο για την εγκατάσταση.

πηγή:http://www.vtimer.eu/
