ΕΙΔΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΤΑΙΝΙΩΝ LED

Τι σημαίνει SMD LED

(S)urface (Μ)ount (D)evices = Επιφανειακής τοποθέτησης συσκευές , LED=Διόδων Εκπομπής Φωτός.



Οι ταινίες LED SMD είναι ιδιαίτερα χρήσιμες για έντονο ή κρυφό φωτισμό περιμετρικά.Η πολύ απλή τοποθέτηση της ταινίας led ή ledοταινίας, την καθιστά νο 1 επιλογή για ειδικούς φωτισμούς σε οποιοδήποτε μέρος του χώρου σας, όσο δυσπρόσιτο και αν είναι.

Με την χρήση των LED strips (ταινίες led) μπορεί κανείς να δημιουργήσει κρυφούς φωτισμούς που ελέγχονται απόλυτα με τηλεκοντρόλ ρυθμίζοντας χρώμα, ένταση, effects όπως fade in & out σε διαφορετικά χρώματα με διάφορες ταχύτητες επιλογής , strobolight (σαν flash που αναβοσβήνει) κλπ.


Οι ταινίες φωτισμού led έρχονται να αντικαταστήσουν τους παλαιότερους φωτοσωλήνες
Αυτούς που χρησιμοποιούμε τα χριστούγεννα , τους οποίους τοποθετούσαμε σε χώρους που δεν χωρούσαν λαμπτήρες φωτισμού ή θέλαμε να δώσουμε σχήμα κυκλικό.



Περιορισμό στην εφαρμογή των led strips ορίζει μόνο η φαντασία σας. Η ταινία led ενδείκνυται για παιδικά δωμάτια αφού είναι απολύτως ασφαλής. Ακόμα και να την κόψουν τα παιδιά αν αποκτήσουν πρόσβαση σε αυτή, το μόνο που μπορεί να συμβεί είναι να χαλάσουν μερικά από τα led της σε εκείνο το σημείο που κόπηκε. Το ρεύμα που περνάει για να τροφοδοτήσει δεν αρκεί να πειράξει ούτε έντομο. Οπότε δεν υπάρχει πρόβλημα να χτυπήσει το ηλεκτρικό ρεύμα τα παιδιά σας ή να προκληθεί κάποιου άλλου είδους ζημιά όπως πρόκληση πυρκαγιάς, blackοut κλπ.


Τοποθέτηση

Καθαρίστε καλά την επιφάνεια που πρόκειται να κολλήσετε τη λεντοταινία. Η επιφάνεια πρέπει να είναι καθαρή από σκόνη, υγρασία και λάδια. Τοποθετείται με ταινία διπλής όψης της 3Μ σε πατώματα, σοβατεπιά, κάτω από τραπέζια, σε κουπαστές εσωτερικής σκάλας, κάτω από σκαλοπάτια, μέσα σε συρτάρια, πάνω σε πορτάκια κουζίνας, πίσω από γύψινα σε σαλόνια και κρεβατοκάμαρες.
Η αυτοκόλλητη ταινία θα κολλήσει σε λείες επιφάνειες όπως γυαλί, βαμμένο μέταλλο, λείο χωρίς πόρους μάρμαρο, μελαμίνη η MDF χωρίς ανάγλυφα, τοίχο με όσο το δυνατόν λιγότερες ανωμαλίες.
Σε περίπτωση που η ταινία δεν εφαρμόζει καλά αυτό σημαίνει ότι η επιφάνεια σας πολύ πιθανόν να μην είναι η κατάλληλη.
Μην απογοητεύεστε. Μπορείτε να χρησιμοποιήσετε έξτρα κόλλα ( προτείνουμε HENKEL κόλλα στιγμής GEL 1-52-33-22 ) η να βάλετε βιδωτούς συνδέσμους, ή Θερμοκόλλα σιλικόνης.



Θα πρέπει να πούμε ότι υπάρχουν και ειδικά προφίλ αλουμινίου για τοποθέτηση ταινιών led. Η χρησιμότητά τους είναι ότι ψύχεται καλύτερα η λεντοταινία.



Κάποιες ταινίες φέρουν στο επάνω μέρος μια κολλώδης ουσία ( όχι σιλικόνη ) που επιτρέπει την καλύτερη απαγωγή θερμότητας ( σε σχέση με την ταινία που δεν φέρει καθόλου κολλά ) αλλά και την προστασία από διάφορα αντικείμενα – σκόνη – νερό – υγρασία.
Η ποιότητα της κολλώδους ουσίας θα πρέπει να είναι τέτοια ώστε να μην κιτρινίζει με την πάροδο του χρόνου, διατηρώντας αναλοίωτη τη φωτεινότητα της ταινίας.




Διακρίνονται σε τρεις βασικές κατηγορίες με κριτήριο την απόδοσή τους και φυσικά την αντίστοιχη κατανάλωσή τους:

α. χαμηλού φωτισμού (60 smd/m 4,8W),
β. μεσαίου φωτισμου (30 smd/m 7,2W) και
γ. υψηλού φωτισμού  (60 smd/m 14,4W).


Ειδικότερα: Δύο είναι τα δημοφιλέστερα SMD, το 3528 και το 5050.

SMD 3528 αποδίδουν 4,8 Watts ανά 1 μέτρο / 60 LEDs (0,08W/led)Φωτεινότητα (περίπου από 200 έως 220 Lumen),
Διαστάσεις 1~ 5 μέτρα, διάσταση chip 35mmX28mm

SMD 5050 αποδίδουν:7,2 Watts ανά 1 μέτρο / 30 LEDs (0,24W/led)
Απόδοση φωτισμού 13 lumen/chip ή 390 lumen/μέτρο 14,4 Watts ανά 1 μέτρο / 60 LEDs (0,24W/led)
Απόδοση φωτισμού 13 lumen/chip ή 780 lumen/μέτρο

Φωτεινότητα (περίπου 300% περισσότερο από το SMD3528 LED Strip),
Διαστάσεις 1~ 5 μέτρα, διάσταση chip 50mmX50mm.






Θεωρητικά το 5050 Smd είναι 3 φορές πιο φωτεινό από το 3528.

Υπάρχουν ταινίες αδιάβροχες (IP65) και μη (IP20) αλλά και υποβρύχιες (IP68) σε διάφορα χρώματα (κόκκινο,κίτρινο,μπλε,πράσινο ) καθώς και σε ψυχρό λευκό και θερμό λευκό φως..
Επίσης ως προς την τάση λειτουργίας υπάρχουν οι:12V-24V και 230V
Η λεντοταινία μπορεί να κοπεί στο μήκος που επιθυμούμε (ανά τρίτο led).

Μια εντυπωσιακή κατηγορία ταινιών led είναι η ταινία  RGB led με την οποία έχουμε τη δυνατότητα αλλαγής  και εναλλαγής χρωμάτων με τη βοήθεια ενός τηλεχειριστηρίου. Παράγει εντυπωσιακά εφέ και διαθέτει ρύθμιση της ταχύτητας εναλλαγής των εφέ.


Μια ταινία led για να λειτουργήσει χρειάζεται έναν μετασχηματιστή τάσης που να μετατρέπει τα 230V στα Volt για τα οποία είναι κατασκευασμένη η λεντοταινία .



Κόψιμο λεντοταινίας

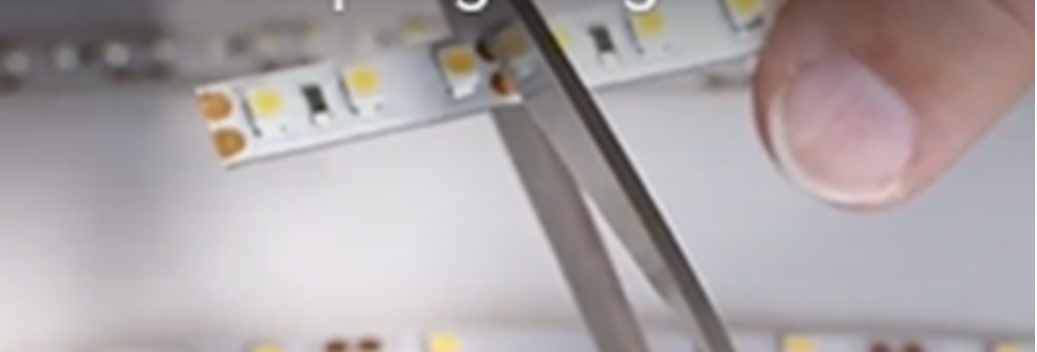

Με ένα ψαλίδι μπορούμε να κόψουμε τη λεντοταινία σε ένα συγκεκριμένο σημείο κοπής.

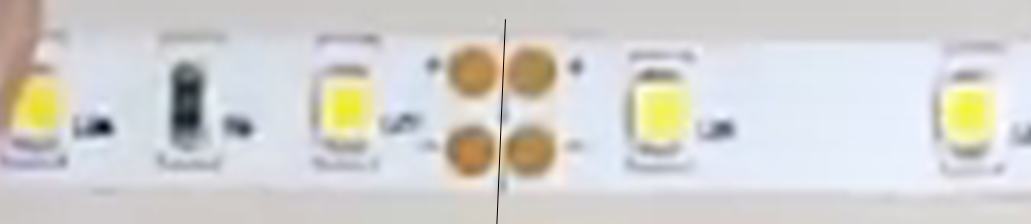

Οι δύο επαφές ανήκουν και στα δύο κομμάτια της λεντοταινίας. Κόβουμε στο μέσο των δύο επαφών .

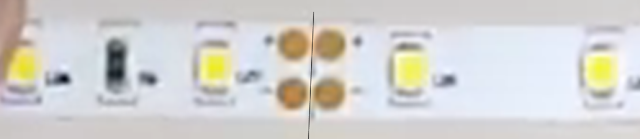

Οι δύο αριστερές επαφές ανήκουν στο αριστερό κομμάτι της λεντοταινίας και οι δύο δεξιές στο δεξιό κομμάτι της λεντοταινίας. Κόβουμε ανάμεσα από τις επαφές .



Το μήκος κοπής ποικίλλει. Στα παρακάτω παραδείγματα το μήκος αυτό είναι:
100mm για λεντοταινία των 30 led/μέτρο50mm για λεντοταινία των 60 led/μέτρο25mm για λεντοταινία των 120 led/μέτρο15mm για λεντοταινία των 240 led/μέτρο





Στο σημείο που κόψαμε τη λεντοταινία θα πρέπει να κολλήσουμε τους αγωγούς για την τροφοδοσία της.


Χρησιμοποιώντας ένα κολλητήρι προσέχουμε έτσι ώστε ο κόκκινος αγωγός να κολληθεί στον ακροδέκτη της λεντοταινίας με το σύμβολο + και ο μαύρος αγωγός στον ακροδέκτη με το σύμβολο -


Στην περίπτωση λεντοταινίας με μόνωση θα πρέπει να κόψουμε το μέρος της μόνωσης που καλύπτει τις επαφές με μια φαλτσέτα.


Υπάρχει και ευκολότερος τρόπος χρησιμοποιώντας ειδικά βύσματα.Σε κάποια η λεντοταινία μπαίνει πάνω από τις επαφές....


...και σε κάποια από κάτω, και στο τέλος κουμπώνουμε το καπάκι


Τα άλλα άκρα των αγωγών (μαύρο και κόκκινο) που τοποθετήσαμε στη λεντοταινία θα τα τοποθετήσουμε στο τροφοδοτικό, από την πλευρά των DC volt, απ’ευθείας ή μέσω ενός ειδικού βύσματος, ανάλογα με την κλέμα που έχει το τροφοδοτικό. H άλλη πλευρά του τροφοδοτικού θα συνδεθεί στην πρίζα 230V AC.


Προέκταση μήκους λεντοταινίας-ένωση δύο κομματιών



Για την προέκταση του μήκους της λεντοταινίας (ένωση δύο κομματιών), με αλλαγή πορείας ή όχι, υπάρχουν ειδικοί σύνδεσμοι που χρειάζονται ή δεν χρειάζονται κολλητήρι. Οι σύνδεσμοι είναι 2 επαφών για απλή λεντοταινία ή 4 επαφών για λεντοταινία RGB.




Σε περίπτωση που θέλετε στεγανοποίηση των ενώσεων από τις λεντοταινίες, προτείνεται η χρήση διαφανούς θερμοσυστελλόμενου. Το θερμοσυστελλόμενο είναι ένα ελαστικό διαφανές ή αδιαφανές υλικό που έχει την ιδιότητα να συστέλλεται με την θερμότητα (με χρήση φλόγιστρου ή αναπτήρα) και να σφραγίζει την περιοχή την οποία καλύπτει.





Σε περίπτωση που θέλουμε να αλλάξουμε πορεία (κάθετα) στη λεντοταινία χωρίς να χρησιμοποιήσουμε τα ειδικά βύσματα πρέπει να προσέξουμε τα εξής:
Φροντίστε το σημείο της ταινίας που βρίσκονται τα τσιπ φωτισμού να μην συμπίπτουν ή να μην είναι πολύ κοντά στο σημείο ακμής της ταινίας γιατί υπάρχει κίνδυνος σκισίματος του μονωτικού υλικού.
Εναλλακτικά δημιουργήστε μια μικρή καμπύλη σατη γωνία, για μεγαλύτερη προστασία.



Υπάρχουν και ειδικά καλώδια για δημιουργία αποστάσεων μεταξύ των λεντοταινιών μήκους 1m και 5m.




Επέκταση λεντοταινιών σε αποστάσεις μεγαλύτερες του μήκους του παραπάνω καλωδίου .



Παράκαμψη αντικειμένων, συσκευών κ.λ.π



Τερματισμός λεντοταινίας



Επιλογή μετασχηματιστή

Για την επιλογή του μετασχηματιστή πρέπει να υπολογίσουμε την ισχύ της λεντοταινίας και να επιλέξουμε την ισχύ από τις διαθέσιμες ισχείς των κατασκευαστών. Π.x
Ας δούμε τις διαθέσιμες ισχείς μετασχηματιστών ενός κατασκευαστή.






Για κύκλωμα 5 μέτρων λεντοταινίας 14,4W έχουμε φορτίο 5*14,4=72W
Σε αυτή την περίπτωση μπορούμε να χρησιμοποιήσουμε ένα μετασχηματιστή 84W

Για κύκλωμα 5 μέτρων λεντοταινίας 7,2W έχουμε φορτίο 5*7,2=36W
Σε αυτή την περίπτωση μπορούμε να χρησιμοποιήσουμε ένα μετασχηματιστή 36W αλλά για να μην δουλεύει στα όριά του θα επιλέξουμε αυτόν των 60W

Για κύκλωμα 25 μέτρων λεντοταινίας 7,2W έχουμε φορτίο 25*14,4=180W
Σε αυτή την περίπτωση μπορούμε να χρησιμοποιήσουμε ένα μετασχηματιστή 200W.
Αν όμως δεν μας το επιτρέπουν οι διαστάσεις του χώρου, μπορούμε να επιλέξουμε τρεις μετασχηματιστές 2*84W και 1*36W, συνολικά 204W


Τηλεχειρισμός λεντοταινίας

Ο τηλεχειρισμός της λεντοταινίας γίνεται με τη βοήθεια ενός τηλεχειριστηρίου και ενός controller.

Οι λειτουργίες είναι:
On-Off διακόπτης (άναψε-σβήσε)
dimmer
Εναλλαγή αποχρώσεων στις ταινίες RGB
Προγράμματα λειτουργίας στις ταινίες RGB

Ένα τηλεχειριστήριο μπορεί να ελέγξει περισσότερους από έναν controller στον ίδιο χώρο.
Ο controller τοποθετείται μετά το μετασχηματιστή.


DMX LED controller


Το DMX LED controller κατασκευάσθηκε για να καλύψει τις ανάγκες διαχείρισης και ρύθμισης έντασης του φωτισμού επαγγελματικών χώρων με φωτιστικά σώματα τύπου LED 12 - 24 Volt DC όπως Led ταινίες, Led λαμπτήρες και προβολείς.
Eίναι μία συσκευή διαχείρησης φωτιστικών (λάμπες/ταινίες)με RGB Led η οποία μας βοηθάει να αλλάξουμε χρωματισμούς, ένταση και προγράμματα φωτισμού.

Διαθέτει :

o                                Είσοδο σήματος (DMX-512) για έλεγχο και ρύθμιση έντασης του φωτισμού από άλλα ψηφιακά συστήματα και επαγγελματικές κονσόλες φωτισμού που διαθέτουν ψηφιακό πρωτόκολλο επικοινωνίας DMX-512.
o                                Έξοδος σήματος (DMX-512) για την σηματοδότηση επιπλέον της μίας παράλληλα συνδεδεμένης συσκευής με πρωτόκολλο επικοινωνίας DMX-512.

o                                Είσοδο (INPUT 12 - 24V DC) από τροφοδοτικό.

o                                Έξοδος (OUTPUT 12 - 24V DC / 21A) για το ηλεκτρικό φορτίο.


Ενισχυτής σήματος

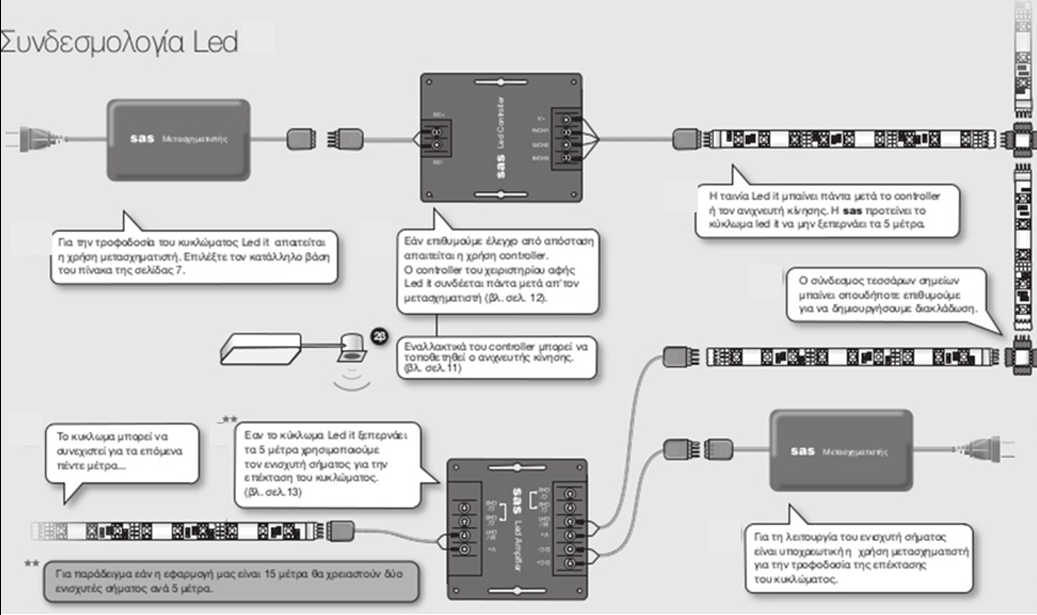

Οι κατασκευαστές προτείνουν τη δημιουργία κυκλωμάτων λεντοταινίας μέχρι κάποια μέτρα. Κάποιες δίνουν τα 5 μέτρα. Για την επέκτασή τους πέρα από αυτά, και διασφαλίζοντας τη φωτεινότητα της ταινίας, είναι απαραίτητη η χρήση ενισχυτή σήματος.
Ο ενισχυτής σήματος χρειάζεται δικό του μετασχηματιστή





Ένας άλλος τρόπος για να αποφύγουμε τον ενισχυτή όταν έχουμε 1 κομμάτι λεντοταινίας παραπάνω από 5 μέτρα και μέχρι 10 μέτρα είναι να της δώσουμε τροφοδοσία και από τα δύο άκρα.
