Η πτώση τάσης σε μια γραμμή ΕΗΕ
είναι η διαφορά των ενεργών τιμών των τάσεων στο μετρητή και στο σημείο κατανάλωσης (φορτίο) ηλεκτρικής ενέργειας, οφείλεται δε στην αντίσταση της γραμμής.
Ø Το κύκλωμα
διακλάδωσης με το πιο δυσμενές φορτίο είναι αυτό που παρουσιάζει το μεγαλύτερο γινόμενο μήκους γραμμής επί ρεύματος φορτίου του κυκλώματος διακλάδωσης.
Ø Ο περιορισμός της πτώσης τάσης επιβάλλεται για λόγους λειτουργικούς και ενεργειακής κατανάλωσης.
Ø Μεγάλη πτώση τάσης στη γραμμή σημαίνει μικρή τάση λειτουργίας στο φορτίο, με αποτέλεσμα την πρόκληση λειτουργικών προβλημάτων στο φορτίο (κίνησης, φωτισμού, ηλεκτρονικών διατάξεων, κυκλωμάτων ελέγχου κλπ.).
Ø Χαμηλή τάση λειτουργίας σημαίνει: μείωση της ροπής εκκίνησης και φορτίου των κινητήρων, μειωμένη φωτεινή απόδοση των λαμπτήρων πυράκτωσης, αδυναμία οπλισμού ηλεκτρονόμων, δυσλειτουργία Η/Υ κλπ.
Ø Ο περιορισμός της πτώσης τάσης επιβάλλεται για λόγους λειτουργικούς και ενεργειακής κατανάλωσης.
Ø Μεγάλη πτώση τάσης στη γραμμή σημαίνει μικρή τάση λειτουργίας στο φορτίο, με αποτέλεσμα την πρόκληση λειτουργικών προβλημάτων στο φορτίο (κίνησης, φωτισμού, ηλεκτρονικών διατάξεων, κυκλωμάτων ελέγχου κλπ.).
Ø Χαμηλή τάση λειτουργίας σημαίνει: μείωση της ροπής εκκίνησης και φορτίου των κινητήρων, μειωμένη φωτεινή απόδοση των λαμπτήρων πυράκτωσης, αδυναμία οπλισμού ηλεκτρονόμων, δυσλειτουργία Η/Υ κλπ.
Πως υπολογίζουμε σωστά και με ακρίβεια την πτώση τάσης σε
μια γραμμή
Το πρότυπο ΕΛΟΤ HD 384 αναφέρει και ορίζει την πτώση
τάσης σύμφωνα με το άρθρο 525:
«525 Πτώση τάσης στις εγκαταστάσεις των καταναλωτών
525.1 Αν δεν υπάρχουν ιδιαίτερες απαιτήσεις αναφορικά µε τη
λειτουργία των συσκευών ή, ενδεχομένως ειδικών διατάξεων προστασίας, συνιστάται
στην πράξη, η πτώση τάσης από την
αρχή της ηλεκτρικής εγκατάστασης μέχρι το σημείο σύνδεσης οποιασδήποτε
ηλεκτρικής συσκευής να μην υπερβαίνει το 4% της ονομαστικής τάσης της
εγκατάστασης (ΜΕΓΙΣΤΗ
ΕΠΙΤΡΕΠΟΜΕΝΗ ΠΤΩΣΗ ΤΑΣΗΣ). Προσωρινές συνθήκες, όπως μεταβατικές τάσεις
και μεταβολή τάσης λόγω αντικανονικής λειτουργίας μπορούν να μη λαμβάνονται
υπόψη».
Ο τύπος του υπολογισμού της πτώσης τάσης μονοφασικής γραμμής είναι
Όπου:
- ρ = ειδική αντίσταση αγωγού (εδώ για τον χαλκό 0,017)
- l = μήκος αγωγού (m)
- Ι = ένταση ρεύματος που διαρρέει τον αγωγό της γραμμής
- συνφ = συντελεστής ισχύος
- S = διατομή αγωγού(mm2)
- n = αριθμός αγωγών στην ίδια φάση
Ο τύπος του υπολογισμού της πτώσης τάσης τριφασικής γραμμής είναι
Όπου:
- ρ = ειδική αντίσταση αγωγού (εδώ για τον χαλκό 0,017)
- l = μήκος αγωγού (m)
- Ιπ = πολική ένταση ρεύματος που διαρρέει τον αγωγό της γραμμής
- συνφ = συντελεστής ισχύος
- S = διατομή αγωγού(mm2)
- n = αριθμός αγωγών στην ίδια φάση
ΣΧΟΛΙΑ
Η ΔΕΗ μετέβαλλε την ονομαστική τιμή της τάσης των δικτύων διανομής (χαμηλής τάσης) από τις τιμές 220/380V με όρια διακύμανσης ±5% ως ακολούθως:•Από 1.1.1996 έως 31.12.2003 σε 230/400V με όρια διακύμανσης -10%, +6%.•Από 1.1.2004 και εφεξής σε 230/400V με όρια διακύμανσης ±10% (207V έως 253V για το μονοφασικό και 360V έως 440V για το τριφασικό).

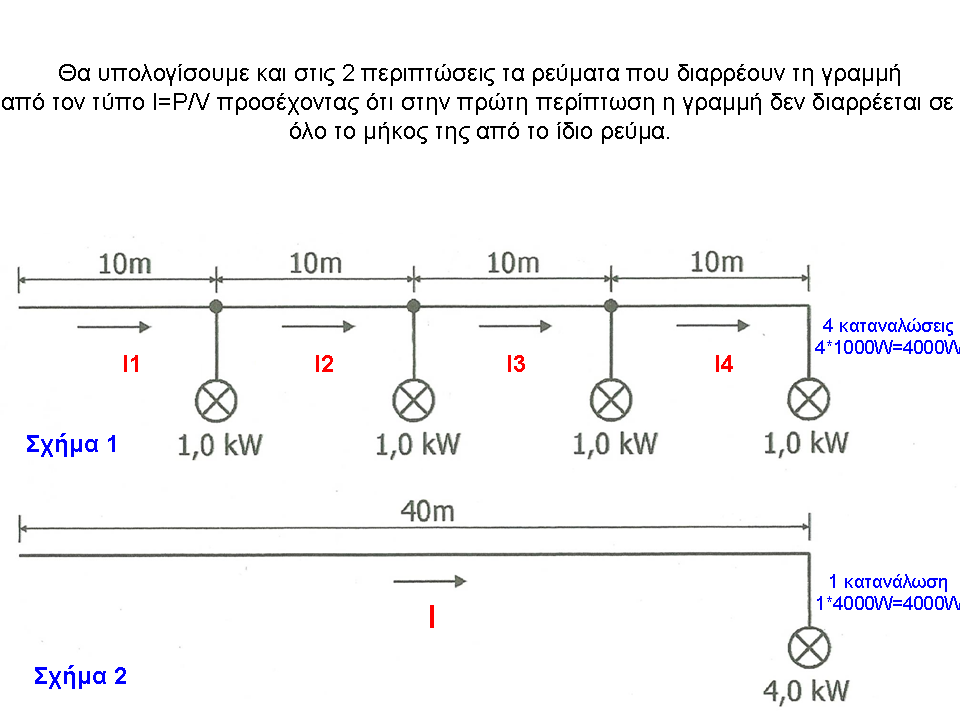

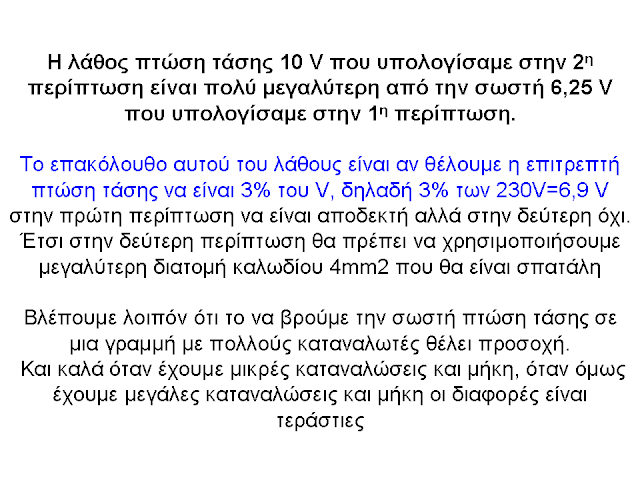

ΠΑΡΑΔΕΙΓΜΑ 1
ΠΑΡΑΔΕΙΓΜΑ 2
ΠΑΡΑΔΕΙΓΜΑ 3
Δείτε εδώ και ένα πρόγραμμα
υπολογισμού της πτώσης τάσης
Από Τάσος Αντωνάκης, Ηλεκτρολόγος Μηχανικός-Καθηγητής της 1ης ΕΠΑΣ ΟΑΕΔ ΘΕΣΣΑΛΟΝΙΚΗΣ
