ΒΑΣΙΚΟΙ ΤΥΠΟΙ ΗΛΕΚΤΡΟΤΕΧΝΙΑΣ

ΜΟΝΟΦΑΣΙΚΟ ΡΕΥΜΑ

Νόμος του Ohm: Ι=V/R (I ένταση, V τάση, R αντίσταση) για μονοφασικό ωμικό φορτίο

Ι=V/R*συνφ (I ένταση, V τάση, R αντίσταση, συνφ συντελεστής ισχύος) για μονοφασικό επαγωγικό φορτίο

Τύπος της ισχύος P=V*I (P ισχύς, V τάση, Ι ένταση)

Το παρακάτω διάγραμμα μας δείχνει όλες τις πιθανές παραλλαγές των παραπάνω τύπων για το μονοφασικό ωμικό φορτίο


Επίσης η αντίσταση ενός ρευματοφόρου αγωγού R=ρ*λ*Ι/συνφ (ρ ειδική αντίσταση του υλικού που για το χαλκό είναι 0,0175 Ω.m, λ μήκος αγωγού, Ι ένταση του ρεύματος που διαρρέει τον αγωγό, συνφ συντελεστής ισχύος)




















Ο τύπος του υπολογισμού της πτώσης τάσης μονοφασικής γραμμής είναι


Όπου:

  • ρ = ειδική αντίσταση αγωγού (εδώ για τον χαλκό 0,017)
  • l = μήκος αγωγού (m)
  • Ι = ένταση ρεύματος που διαρρέει τον αγωγό της γραμμής
  • συνφ = συντελεστής ισχύος
  • S = διατομή αγωγού(mm2)
  • n = αριθμός αγωγών στην ίδια φάση
Ο τύπος του υπολογισμού της πτώσης τάσης τριφασικής γραμμής είναι


Όπου:

  • ρ = ειδική αντίσταση αγωγού (εδώ για τον χαλκό 0,017)
  • l = μήκος αγωγού (m)
  • Ιπ = πολική ένταση ρεύματος που διαρρέει τον αγωγό της γραμμής
  • συνφ = συντελεστής ισχύος
  • S = διατομή αγωγού(mm2)
  • n = αριθμός αγωγών στην ίδια φάση

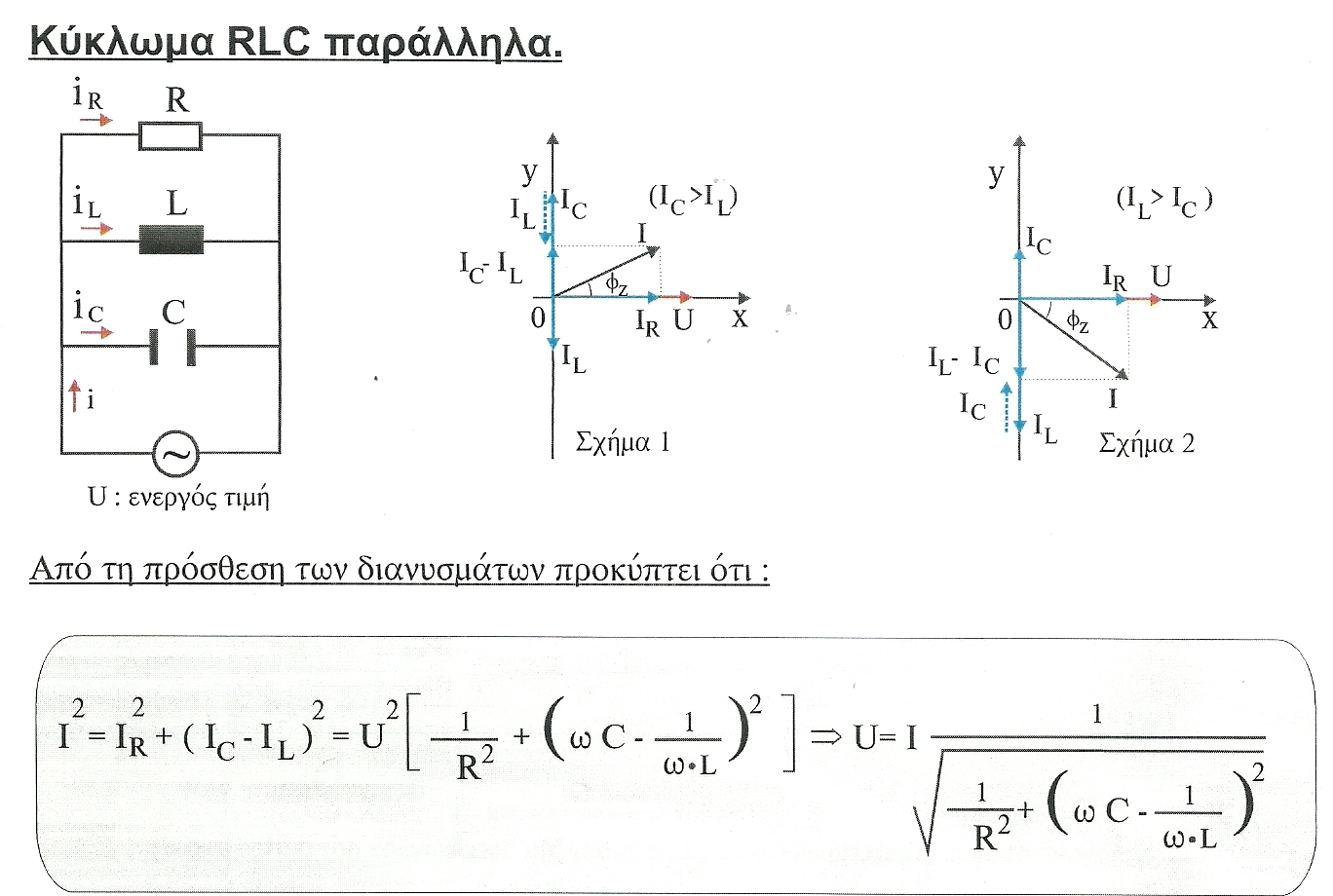

ΣΥΝΟΠΤΙΚΑ ΟΙ ΤΥΠΟΙ
