Τρίτη 6 Οκτωβρίου 2015

ΒΕΛΤΙΩΣΗ ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ ΣΕ 1Φ ΚΑΙ 3Φ ΣΥΣΤΗΜΑ

Εδώ θα δούμε πως γίνεται η βελτίωση του συντελεστή ισχύος σε μονοφασικό και τριφασικό σύστημα


ΒΕΛΤΙΩΣΗ ΤΟΥ ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ ΣΕ ΜΟΝΟΦΑΣΙΚΑ ΚΥΚΛΩΜΑΤΑ

Πρακτικά για να υπολογίσουμε την άεργο ισχύ των πυκνωτών Qc που θα εισάγουμε για την αντιστάθμιση χρησιμοποιούμε τον τύπο:

Qc (Kvar)=κ*P(KW) όπου:
κ=εφφ1-εφφ2

Ο συντελεστής κ βρίσκεται από τον παρακάτω πίνακα όταν ξέρουμε το αρχικό συνφ1 της εγκατάστασης και το τελικό συνφ2 που θέλουμε να πετύχουμε.

Η χωρητικότητα του πυκνωτή που θα βάλουμε για να βελτιώσουμε το συνφ είναι:





Το Qc το σε KVAR, το U σε Volt και το C σε μF





Ένας άλλος τρόπος είναι αφού βρήκαμε την ισχύ του πυκνωτή 2,25 KVAR μπορούμε να βρούμε τη χωρητικότητα του πυκνωτή προσεγγιστικά όχι από τον προηγούμενο τύπο αλλά από τον επόμενο πίνακα ενός κατασκευαστή

Βλέπουμε από τον πίνακα ότι μπορούμε να χρησιμοποιήσουμε 1 πυκνωτή 150 μ
F


Τοπική διόρθωση συντελεστή ισχύος σε λάμπες φθορισμού



Τοπική διόρθωση συντελεστή ισχύος σε άλλες λάμπες


Τοπική διόρθωση συντελεστή ισχύος σε κινητήρες



Τοπική διόρθωση συντελεστή ισχύος σε μετασχηματιστές

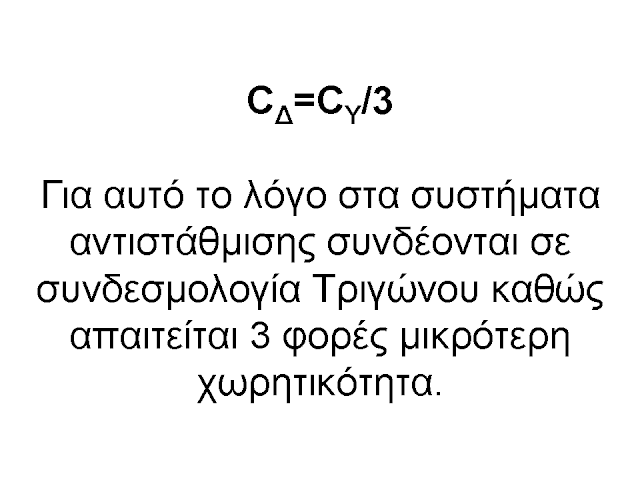

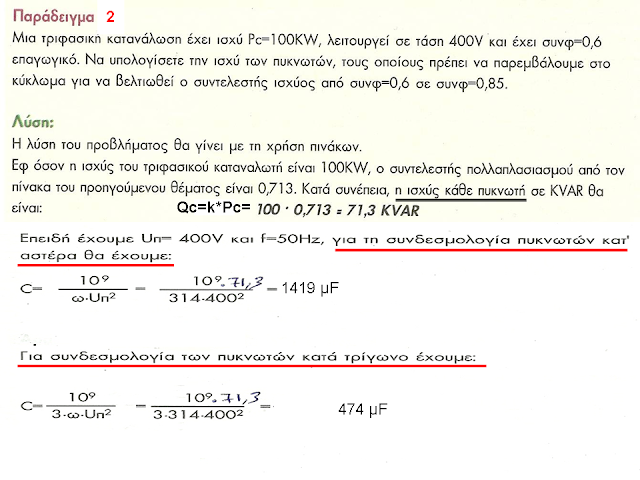

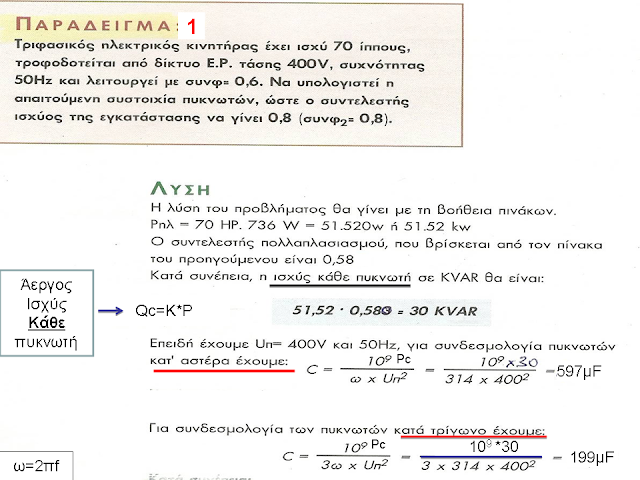

ΒΕΛΤΙΩΣΗ ΤΟΥ ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ ΣΕ ΤΡΙΦΑΣΙΚΑ ΚΥΚΛΩΜΑΤΑ
