ΒΛΑΒΕΣ-ΕΠΙΣΚΕΥΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΤΡΙΦΑΣΙΚΩΝ ΚΙΝΗΤΗΡΩΝ

1. Τι θα συμβεί αν κοπεί μια φάση του τυλίγματος του στάτη ενός τριφασικού κινητήρα

α) Αν τα τυλίγματα του στάτη έχουν συνδεθεί κατά αστέρα και η διακοπή της φάσεως γίνει κατά τη λειτουργία του κινητήρα, αυτός θα εξακολουθήσει να εργάζεται αλλά με μειωμένη ισχύ στα 2/3 της ονομαστικής, με συνέπεια να μην σηκώσει το φορτίο του, να σταματήσει ή να απορροφήσει υπερβολικό ρεύμα και να θερμανθεί.
Μετά το σταμάτημα ο κινητήρας δεν μπορεί να ξανατεθεί σε κίνηση

 β) Αν τα τυλίγματα του στάτη έχουν συνδεθεί κατά τρίγωνο και η διακοπή της φάσεως γίνει κατά τη λειτουργία του κινητήρα, αυτός θα εξακολουθήσει να εργάζεται ως μονοφασικός με ισχύ ίση με τα 2/3 της ονομαστικής.
Μετά το σταμάτημα ο κινητήρας μπορεί να ξανατεθεί σε κίνηση χωρίς φορτίο ή με μικρό φορτίο

                                                                         κατά αστέρα

κατά τρίγωνο

2. Τι θα συμβεί αν κοπεί μια φάση της τροφοδοσίας ενός τριφασικού κινητήρα

α) Αν τα τυλίγματα του στάτη έχουν συνδεθεί κατά αστέρα και η διακοπή της φάσεως γίνει κατά τη λειτουργία του κινητήρα, αυτός θα εξακολουθήσει να εργάζεται αλλά με μειωμένη ισχύ στα 2/3 της ονομαστικής, με συνέπεια να μην σηκώσει το φορτίο του, να σταματήσει ή να απορροφήσει υπερβολικό ρεύμα και να θερμανθεί.
Μετά το σταμάτημα ο κινητήρας δεν μπορεί να ξανατεθεί σε κίνηση

 β) Αν τα τυλίγματα του στάτη έχουν συνδεθεί κατά τρίγωνο και η διακοπή της φάσεως γίνει κατά τη λειτουργία του κινητήρα, αυτός θα εξακολουθήσει να εργάζεται ως μονοφασικός με ισχύ ίση με τα 1/3 της ονομαστικής και θα σταματήσει.
 Μετά το σταμάτημα ο κινητήρας δεν μπορεί να ξανατεθεί σε κίνηση

3. Τι συμβαίνει αν:

α) Η ένταση του ρεύματος του κινητήρα κατά την αφόρτιστη λειτουργία του είναι ίση με αυτή κατά τη λειτουργία υπό φορτίο και
β) Η ένταση του ρεύματος του κινητήρα κατά τη λειτουργία υπό φορτίο είναι διπλάσια από την κανονική

Η πιθανή αιτία είναι ότι ο δίσκος του ρότορα έχει μετακινηθεί κατά το χύσιμο του αλουμινίου ή κατά τη λειτουργία του κινητήρα με αποτέλεσμα να έχει διακοπή η ηλεκτρική ένωση μεταξύ των δύο σταφανιών βραχυκύκλωσης

4. Τι συμβαίνει αν:

α) Ο ρότορας του κινητήρα θερμαίνεται
β) Η ταχύτητα του κινητήρα είναι μικρότερη από την κανονική
β) Η ισχύς του κινητήρα είναι μικρότερη από την κανονική

Η επαφή των ράβδων του ρότορα με τις στεφάνες είναι ελαττωματική

5. Τι συμβαίνει αν σε κινητήρα που εκκινεί με διακόπτη αστέρα-τριγώνου και έχει γυρίσει σε τρίγωνο:

α) Η μια φάση του στάτη του κινητήρα είναι θερμότερη από τις άλλες.
β) Ο κινητήρας τίθεται σε κίνηση χωρίς φορτίο αλλά με φορτίο σταματάει

Η συνδεσμολογία του διακόπτη αστέρα-τριγώνου είναι εσφαλμένη

6. Ο κινητήρας δεν ξεκινάει ούτε εν κενώ, ούτε με φορτίο. Σε αυτήν τη περίπτωση ελέγχουμε:

α) Εάν οι ακροδέκτες τροφοδοτούνται με τη τάση του δικτύου.

β) Εάν η τάση τροφοδοσίας του δικτύου είναι μικρότερη από την ονομαστική.

γ) Εάν μία από τις φάσεις του τριφασικού τυλίγματος του στάτη είναι κομμένη.

δ) Εάν η ροπή του φορτίου είναι μεγαλύτερη από τη ροπή εκκίνησης του κινητήρα.

7. Ο κινητήρας παρουσιάζει δύσκολη εκκίνηση, συνοδευόμενη από μεγάλο βύθισμα ταχύτητας. Σε αυτήν τη περίπτωση οι μπάρες του επαγωγικού τυλίγματος του δρομέα έχουν κοπεί ή αποκολληθεί από τα δακτυλίδια βραχυκύκλωσης. Θα πρέπει  ασφαλώς να γίνει έλεγχος και διόρθωση του σφάλματος.

8. Ο κινητήρας παρουσιάζει δύσκολη εκκίνηση, συνοδευόμενη από θόρυβο και υπερθέρμανση. Σε αυτήν τη περίπτωση μπορούμε να διαπιστώσουμε ότι τα έδρανα(ρουλεμάν) πάνω στα οποία στηρίζεται και περιστρέφεται ο άξονας του κινητήρα, είναι φθαρμένα. Θα πρέπει να αντικατασταθούν άμεσα.

9. Ο κινητήρας εκκινεί κανονικά, αλλά στη συνέχεια παρουσιάζει μεγάλη πτώση στον αριθμό  των στροφών του. Σε αυτήν τη περίπτωση, μετράω πολύ χαμηλή τη τάση τροφοδοσίας του δικτύου, επάνω στους ακροδέκτες του κινητήρα, λόγω της εμφάνισης μεγάλης πτώσης τάσης επάνω στα καλώδια τροφοδοσίας του κινητήρα. Θα πρέπει να τα αντικαταστήσω άμεσα.

10. Ο κινητήρας υπερθερμαίνεται. Σε αυτήν τη περίπτωση η υπερθέρμανση του κινητήρα μπορεί να οφείλεται είτε στη πολύ υψηλή τάση  τροφοδοσίας του κινητήρα, προκαλώντας απώλειες σιδήρου ή χαλκού, είτε στην  αύξηση του φορτίου που οδηγεί ο κινητήρας(υπερφόρτωση  του κινητήρα). Γι’αυτούς τους λόγους θα πρέπει, είτε να επαναφέρουμε τη τάση τροφοδοσίας στην ονομαστική της τιμή, είτε να ελέγξουμε και να ρυθμίσουμε το φορτίο του κινητήρα.

Όμως, ο βασικότερος λόγος  για τον οποίο ο κινητήρας πάντοτε υπερθερμαίνεται, είναι η απουσία της μιας εκ των τριών φάσεων τροφοδοσίας του κινητήρα. Αυτό συνήθως σημαίνει,  καμένη ασφάλεια στη γραμμή παροχής αυτής της φάσης. Θα πρέπει να την αντικαταστήσουμε άμεσα.

Τέλος, η υπερθέρμανση του κινητήρα θα μπορούσε να οφείλεται ακόμη και στον ελλειπή αερισμό (ψύξη)του κινητήρα ή στο υπερβολικό τέντωμα του ιμάντα της τροχαλίας (εάν υπάρχει). Σε καμία περίπτωση, βέβαια, δεν δικαιολογείται το να προκαλέσει ο ίδιος ο ηλεκτρολόγος εγκαταστάτης, υπερθέρμανση στον κινητήρα λόγω λανθασμένης συνδεσμολογίας πάνω στο ακροκιβώτιο

11. Ο στάτης υπερθερμαίνεται σε ορισμένα του σημεία και η υπερθέρμανση αυτή συνοδεύεται από υπερφόρτιση σε μία εκ των δύο φάσεων, προκαλώντας δυνατό θόρυβο. Στη περίπτωση αυτή, έχουμε εσωτερικό βραχυκύκλωμα στο τύλιγμα του στάτη. Θα πρέπει να αντικατασταθεί άμεσα.

12. Όταν ο κινητήρας λειτουργεί, ακούγεται θόρυβος και ο κινητήρας υπερθερμαίνεται αρκετά, λόγω της τριβής του δρομέα επάνω στο στάτη. Στη περίπτωση αυτή, το διάκενο μεταξύ στάτη και δρομέα δεν είναι ομοιόμορφο. Παρουσιάζονται ρωγμές είτε στα ρουλεμάν του άξονα του δρομέα, είτε στα καλύμματα του κινητήρα ή ακόμη και κάποια κλίση στον ίδιο τον άξονα. Αυτά, θα πρέπει να αντικατασταθούν και να ρυθμιστούν  άμεσα.

13. Ο κινητήρας παρουσιάζει κραδασμούς κατά τη διάρκεια λειτουργίας του. Σε αυτήν τη περίπτωση, συνήθως, υπάρχει εσφαλμένη ευθυγράμμιση του άξονα του δρομέα, λόγω  κακής στήριξης ή ανώμαλης επιφάνειας του εδάφους. Θα πρέπει γίνει σωστή στερέωση της βάσης. Επίσης, οι κραδασμοί είναι δυνατόν να προέρχονται από τη μηχανή(φορτίο) που οδηγεί ο κινητήρας. Αυτό αποδεικνύεται έμπρακτα, εάν αποδεσμεύσουμε το φορτίο από τον άξονα του κινητήρα. Εάν παραμένει το πρόβλημα, θα  πρέπει να ελέγξουμε το φορτίο.

14. Τα ρουλεμάν υπερθερμαίνονται. Σε περίπτωση που υπάρχει αρκετό γράσο, αυτό θα πρέπει να αφαιρείται. Εάν η βαλβίδα λιπαντικού δεν λειτουργεί σωστά και τα έδρανα έχουν υποστεί φθορά, θα πρέπει άμεσα να αντικατασταθούν. Σε περίπτωση που το λιπαντικό είναι βρώμικο ή στα ρουλεμάν έχει εισχωρήσει σκόνη ή ξένο σώμα, θα πρέπει να προβούμε σε καθαρισμό αυτών. Τέλος, εάν ο ιμάντας της τροχαλίας είναι πολύ σφιγμένος ή  το φορτίο που ο οδηγεί ο κινητήρας δεν είναι καλά κεντραρισμένο, θα πρέπει να προβούμε σε άμεση ρύθμιση αυτών.

15. Πρόβλημα στον ηλεκτρονικό ρυθμιστή στροφών, λόγω υψηλής αδράνειας ή μεγάλου φορτίου στον άξονα του κινητήρα. Σε αυτήν τη περίπτωση μπορούμε είτε  να μειώσουμε το φορτίο είτε να  αντικαταστήσουμε τον ρυθμιστή στροφών με έναν μεγαλύτερο. Βέβαια, σε περίπτωση που ενεργοποιείται κατά την επιτάχυνση  ή την επιβράδυνση του κινητήρα, το σύστημα προστασίας ,θα πρέπει να γίνει έλεγχος για τυχόν βραχυκύκλωμα στην έξοδο. Αντιθέτως εάν το σύστημα προστασίας ενεργοποιείται  κατά την ομαλή λειτουργία του ρυθμιστή, θα πρέπει να  μειώσουμε το φορτίο στον άξονα του κινητήρα ή το μήκος των καλωδίων εξόδου. Δεν αποκλείεται, βέβαια, να έχει υποστεί βλάβη και η βαθμίδα ανόρθωσης  του ίδιου του ρυθμιστή στροφών.

ΟΔΗΓΟΣ ΒΛΑΒΩΝ ΚΑΙ ΑΝΤΙΜΕΤΩΠΙΣΗ

ΣΥΝΤΗΡΗΣΗ

Όσον αφορά τη συντήρηση του κινητήρα, αυτή περιλαμβάνει τα ακόλουθα:

1) Έλεγχος  στα έδρανα για τυχόν εμφάνιση σκουριάς , έλλειψης  γράσου ή ακόμη και φθοράς αυτών.

2) Έλεγχος για τυχόν εμφάνιση σκουριάς πάνω στον ίδιο τον κινητήρα, από τον οποίο θα πρέπει να αφαιρείται άμεσα.

3) Έλεγχος στη γείωση του κινητήρα.

4) Έλεγχος για τυχόν υγρασία πάνω στα τυλίγματα του στάτη. Στη περίπτωση της μη αποδεκτής υγρασίας, πρέπει να ακολουθείται η διαδικασία στεγνώματος του κινητήρα.

5) Έλεγχος στη σωστή ευθυγράμμιση μεταξύ του άξονα του κινητήρα και του άξονα της οδηγούμενης μηχανής. Μειώνουμε κατά αυτόν τον τρόπο τους κραδασμούς ή τις πιέσεις στον άξονα,  κατά τη διάρκεια της εκκίνησης ή της κανονικής λειτουργίας του κινητήρα.

6) Έλεγχος στη ζυγοστάθμιση της τροχαλίας που είναι εφαρμοσμένη πάνω στον άξονα του κινητήρα. Στη περίπτωση που έχουμε κίνηση με ιμάντα ελέγχουμε το τέντωμα του ιμάντα.

7) Έλεγχος για πιθανή ύπαρξη σκόνης ή ξένων σωμάτων  εντός του κινητήρα.

8) Έλεγχος στην αντίσταση της μόνωσης των τυλιγμάτων του στάτη με τη χρήση του οργάνου Μέγγερ, αλλά και στην αντίσταση που θα πρέπει να υπάρχει μεταξύ τυλιγμάτων και γης.

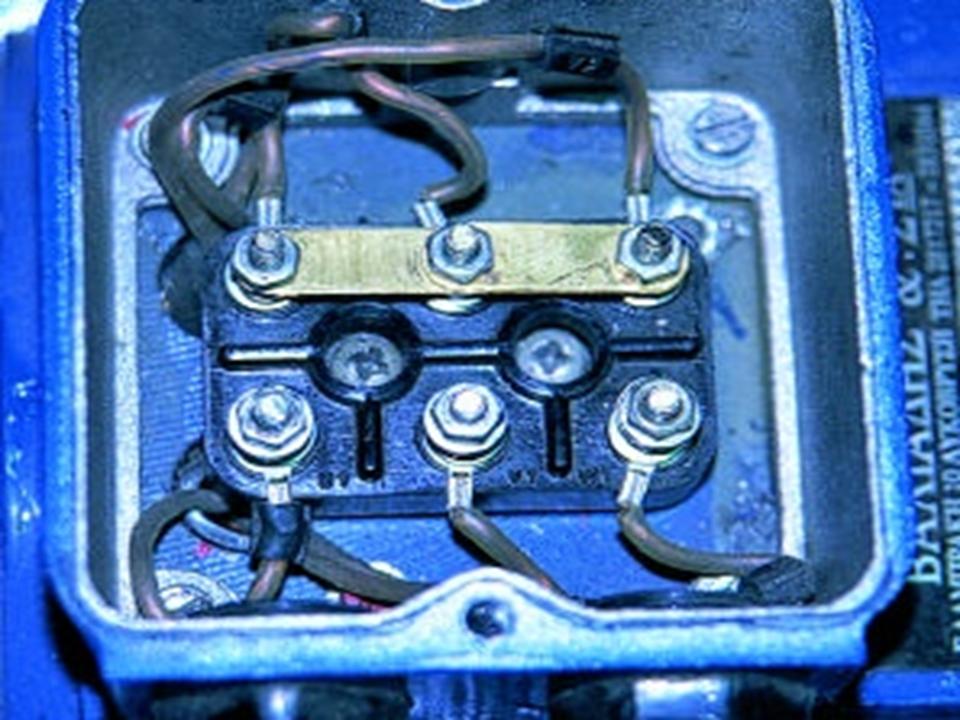

9) Έλεγχος στη σύσφιξη των ακροδεκτών των αγωγών πάνω στο ακροκιβώτιο,  όπου καταλήγουν τα έξι  άκρα των τυλιγμάτων του στάτη.

10) Έλεγχος στα καλύμματα (καπάκια) του κινητήρα αλλά και στον εξαερισμό του χώρου στον οποίο είναι εγκατεστημένος ο κινητήρας.

11) Έλεγχος στη ταχύτητα κραδασμών του κινητήρα. Η ταχύτητα κραδασμών  στη σύγχρονη ταχύτητα του στρεφόμενου μαγνητικού πεδίου δεν πρέπει να ξεπερνάει τα 4,5mm / sec .

12) Έλεγχος στη θερμοκρασία των διαφόρων τμημάτων του κινητήρα, όπως είναι τα τυλίγματα και τα έδρανα, κατά τη διάρκεια της εκκίνησης αλλά και της κανονικής λειτουργίας του κινητήρα.

13) Καθαρισμός των καναλιών  αερισμού του κινητήρα, αλλά και του πλέγματος του καλύμματος του ανεμιστήρα ψύξης.

14) Οι ψήκτρες των δακτυλιοφόρων κινητήρων πρέπει να αντικαθίστανται όταν το ύψος της ψήκτρας έχει μειωθεί κατά 60%. Εάν π.χ το αρχικό ύψος της ψήκτρας είναι 40mm αυτή πρέπει να αντικατασταθεί όταν το ύψος της φτάσει στα 16mm.

15) Στους κινητήρες μεγάλης ισχύος είναι σκόπιμο να διατηρούμε κατάσταση ωρών λειτουργίας και αριθμού εκκινήσεων.

16) Αν ο κινητήρας τεθεί σε λειτουργία ύστερα από την πάροδο 3 ετών από την ημερομηνία παράδοσης από τον κατασκευαστή θα πρέπει να γίνει υποχρεωτικά αλλαγή του γράσου εδράνων χωρίς δεύτερο έλεγχο.

Σε κινητήρες με καλυμμένα ή στεγανά έδρανα μετά από ένα χρονικό διάστημα αποθήκευσης 4 ετών θα πρέπει να γίνεται αντικατάσταση των παλιών εδράνων με νέα ίδιου τύπου.

Η ποιότητα του λιπαντικού επιτρέπει υπό κανονικές συνθήκες καταπόνησης και περιβάλλοντος μία λειτουργία του κινητήρα περίπου 10.000 ωρών στον διπολικό τύπο και 20.000 ωρών στον πολυπολικό χωρίς ανανέωση του λιπαντικού και εφόσον δεν έχει συμφωνηθεί κάτι διαφορετικό.
Η κατάσταση του λιπαντικού θα πρέπει όμως να ελέγχεται κατά καιρούς και πριν από την εξάντληση του ορίου.
Ανεξάρτητα από τις ώρες λειτουργίας, θα πρέπει, για έδρανα μόνιμης λίπανσης, λόγω της μείωσης της ικανότητας λίπανσης, να αντικαθίστανται τα έδρανα ή το γράσο έπειτα από περίπου 3 χρόνια.
 Η επαναλίπανση των εδράνων γίνεται με λιπαντικό από το ίδιο είδος και αφού αυτά προηγουμένως καθαριστούν καλά με το κατάλληλο διαλυτικό.
Ο αναφερόμενος αριθμός ωρών λειτουργίας ισχύει μόνον για λειτουργία κινητήρων με ονομαστικό αριθμό στροφών.

Στη λειτουργία με μετατροπέα, λόγω της μεγαλύτερης θέρμανσης του κινητήρας, τα αναγραφόμενα διαστήματα λίπανσης πρέπει να μειώνονται κατά 25% περίπου.
Σε περίπτωση που υπάρχει μετατροπέας συχνότητας και κατά τη λειτουργία του κινητήρα γίνεται υπέρβαση του ονομαστικού αριθμού στροφών του κινητήρα, τότε η προθεσμία επαναλίπανσης μειώνεται κατά την αντίστροφη περίπου αναλογία ως προς την αύξηση του αριθμού στροφών.
